Van egy több száz méter hosszú hajó, amelynek úgy kell áthaladnia egy híd alatt, hogy a rendelkezésre álló hely centiméterei is számítanak. Mit lehet ilyenkor tenni?
Az egyik megoldás elsőre meglepően hangzik: vizet pumpálnak a hajóba.

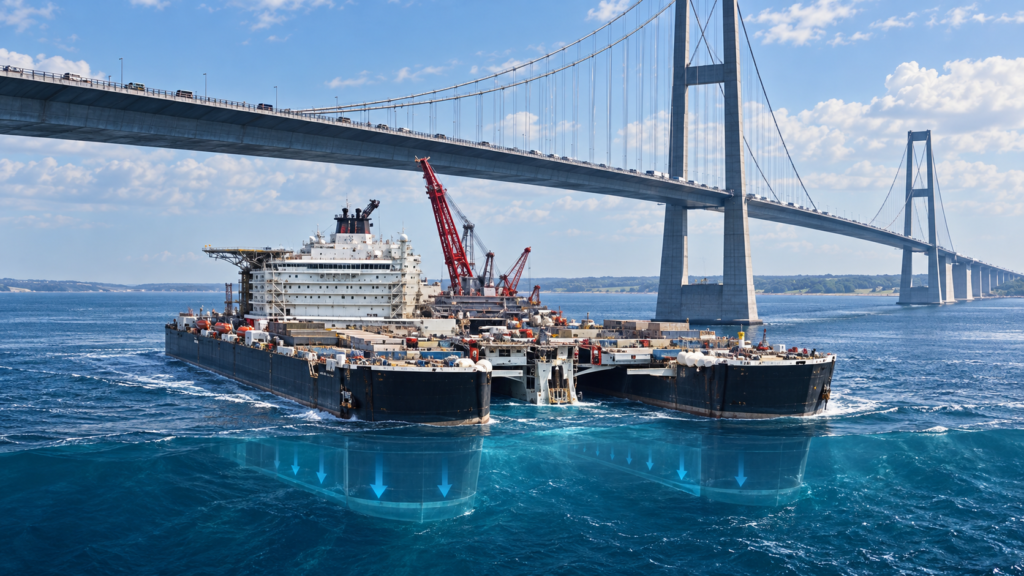

A Pioneering Spirit dániai áthaladása kiváló példa arra, hogyan használják a ballasztvizet egy hajó merülésének, helyzetének és stabilitásának szabályozására. A hatalmas offshore hajónak a Storebælt, vagyis a Nagy-Bælt hídja alatt kell elhaladnia, ehhez pedig pontosan beállított merülésre van szüksége.
A látványos mérnöki művelet mögött valójában olyan alapvető hajózási összefüggések állnak, amelyekkel egy kishajóvezetőnek is érdemes tisztában lennie.
Mi az a ballasztvíz?
A ballasztvíz olyan víz, amelyet a hajó erre kialakított tartályaiba vesznek fel, illetve azokból szivattyúznak ki azért, hogy szabályozzák a hajó merülését, dőlését, stabilitását és hosszanti helyzetét.
A ballaszt segítségével többek között:
- növelhető vagy csökkenthető a hajó merülése,
- korrigálható az oldalirányú dőlés,
- változtatható az orr- és farmerülés,
- javítható a hajó stabilitása,
- kiegyenlíthetők a rakomány vagy más tömegek változásai.
A ballaszt tehát nem egyszerűen „plusz súly”.
A hajó üzemeltetésének egyik fontos szabályozási eszköze.
Mi történik, amikor egy hajó ballasztvizet vesz fel?
A működés alapját Arkhimédész törvénye adja.
Az úszó hajó annyi vizet szorít ki, amennyi a saját tömegének megfelelő súlyú. Ha tehát ballasztvizet pumpálnak a tartályokba, a hajó teljes tömege nő.
Ahhoz, hogy továbbra is ússzon, több vizet kell kiszorítania.
Ez pedig azt jelenti, hogy mélyebbre merül.
Egyszerűen:
ballasztvíz felvétele → nagyobb tömeg → nagyobb vízkiszorítás → nagyobb merülés
Ha viszont a hajó ballasztvizet szivattyúz ki:
kisebb tömeg → kisebb vízkiszorítás → kisebb merülés
Ugyanez az alapelv érvényes egy kisebb hajónál is. Ha több ember vagy felszerelés kerül a fedélzetre, a hajó valamivel mélyebbre merül.
Egy Pioneering Spirit méretű hajónál azonban már egészen más nagyságrendekről beszélünk.
Miért kell mélyebbre meríteni a Pioneering Spiritet?
A Pioneering Spirit a világ egyik legnagyobb offshore építőhajója. Körülbelül 382 méter hosszú és 124 méter széles, és elsősorban hatalmas tengeri szerkezetek emelésére, telepítésére és bontására tervezték.
A dániai áthaladásnál azonban nem elsősorban a hajó hossza vagy szélessége jelent kihívást.
Hanem a magassága.
Itt két fontos hajózási fogalmat kell megkülönböztetni.
Merülés és légmerülés
A merülés azt mutatja meg, milyen mélyen helyezkedik el a hajó a vízfelszín alatt.
A légmerülés pedig a vízfelszín és a hajó legmagasabb pontja közötti függőleges távolság.
Ha egy hajónak híd alatt kell áthaladnia, elsősorban a légmerülés számít.
Ha a Pioneering Spirit ballasztvizet vesz fel, mélyebbre kerül a vízben. Emiatt a hajó legmagasabb pontja is közelebb kerül a vízfelszínhez.
Vagyis:
nagyobb merülés → kisebb légmerülés
Ez teremtheti meg azt a plusz biztonsági távolságot, amely a híd alatti áthaladáshoz szükséges.
Akkor egyszerűen minél több ballasztvizet kell felvenni?
Nem.
És éppen itt válik igazán érdekessé a művelet.
Miközben a hajó mélyebbre süllyesztésével több hely keletkezik fölötte, egyre kevesebb hely marad alatta.
A hajónak ugyanis a tengerfenéktől is biztonságos távolságban kell maradnia.
A helyzet tehát leegyszerűsítve így néz ki:
felül ott a híd, alul pedig a meder.
A hajót pontosan a kettő közé kell „beállítani”.
Ha túl magasan úszik, veszélyesen megközelítheti a hidat.
Ha túl mélyre merül, csökken a hajófenék és a meder közötti biztonsági távolság.
Ezért egy ilyen áthaladásnál nem egyszerűen arról van szó, hogy „engedjünk még egy kis vizet a tartályokba”.
A szükséges merülést előre ki kell számítani, és folyamatosan ellenőrizni kell.
Nem csak az számít, mennyi víz kerül a hajóba
Az sem mindegy, hova kerül a ballasztvíz.
A nagy hajókon több ballaszttartály található, és ezek feltöltésével vagy ürítésével a hajó helyzete is szabályozható.
Ha például az egyik oldalon túl nagy tömeg jelenik meg, a hajó megdőlhet.
Ha túl sok tömeg kerül az orr vagy a far közelébe, megváltozik a hajó hosszanti helyzete, vagyis a trimje.
Ezért a ballasztolás során egyszerre figyelni kell:
- a teljes merülésre,
- az oldalirányú dőlésre,
- a trimre,
- a stabilitásra,
- a hajótest terhelésére.
Egy ekkora hajónál mindez pontos számítások alapján történik.
Mi köze mindennek a stabilitáshoz?
Nagyon sok.
A hajó stabilitása leegyszerűsítve azt mutatja meg, hogyan viselkedik a hajó akkor, amikor valamilyen külső hatás kibillenti az egyensúlyi helyzetéből.
Ilyen hatás lehet például:
- a szél,
- a hullámzás,
- a rakomány áthelyeződése,
- egy emelési művelet,
- vagy akár az utasok helyváltoztatása egy kisebb hajón.
A megfelelően elhelyezett ballaszt segítségével a hajó súlypontjának helyzete is befolyásolható.
Ez különösen fontos a Pioneering Spirit esetében, amely akár több tízezer tonnás offshore szerkezeteket is képes mozgatni.
Egy ekkora tömeg megemelése vagy áthelyezése jelentősen megváltoztatja a hajóra ható erőket.
A ballasztrendszer feladata ilyenkor az is, hogy segítsen a hajót a kívánt helyzetben tartani.
Miért fontos ez egy hajóvezetői vizsgára készülőnek?
Elsőre könnyű azt gondolni, hogy egy közel 400 méteres tengeri óriáshajónak kevés köze van egy balatoni vagy dunai kishajóhoz.
A fizika azonban ugyanaz.
A hajó mérete változik.
Az alapelvek nem.
A terhelés befolyásolja a merülést
Ha nő a hajó tömege, általában nő a merülése is.
Ezért kell minden hajónál betartani a megengedett terhelést.
Egy kishajónál néhány plusz utas vagy nagyobb mennyiségű felszerelés is érzékelhetően megváltoztathatja a hajó helyzetét.
A tömeg elhelyezése is számít
Nem mindegy, hogy négy ember egyenletesen helyezkedik el a hajóban, vagy mind a négyen ugyanarra az oldalra ülnek.
A teljes tömeg ugyanaz.
A hajó viselkedése mégis teljesen más lehet.
Ez ugyanaz az alapelv, amely miatt a nagy hajók ballaszttartályait sem lehet tetszőleges sorrendben feltölteni.
A tényleges merülést mindig figyelembe kell venni
Sekély vízben nem elég azt tudni, hogy az adott hajó „általában” milyen mélyre merül.
A tényleges merülés függ a terheléstől, annak elhelyezésétől és a hajó aktuális állapotától.
A hajófenék és a meder közötti biztonsági távolság ezért mindig az aktuális helyzethez kapcsolódik.
A szabadoldal is fontos fogalom
A nagyobb terheléssel nemcsak a merülés nő.
A hajó víz felett maradó oldalmagassága is csökken.
Ezt a hajózásban a szabadoldal fogalmával is kapcsolatba hozzuk.
Minél mélyebben ül a hajó a vízben, annál közelebb kerülhet a fedélzet vagy más nyílás a vízfelszínhez.
Ezért veszélyes egy hajót túlterhelni.
A túl nagy terhelés egyszerre ronthatja a stabilitást, csökkentheti a szabadoldalt és növelheti a merülést.
Vagyis egyetlen változtatás több biztonsági tényezőt is befolyásolhat.
A ballasztvíznek környezetvédelmi oldala is van
A ballasztvíz nemcsak hajózástechnikai kérdés.
Amikor egy tengeri hajó vizet vesz fel a ballaszttartályaiba, a vízzel együtt rengeteg apró élőlény is bekerülhet.
Például:
- planktonok,
- mikroorganizmusok,
- lárvák,
- apró rákok,
- algák.
Ha a hajó később több ezer kilométerrel arrébb engedi ki ugyanezt a vizet, ezek az élőlények egy teljesen más ökoszisztémába kerülhetnek.
Egyes fajok invazívvá válhatnak, és komoly környezeti károkat okozhatnak.
Ezért a nemzetközi hajózásban a ballasztvíz kezelésére ma már szigorú környezetvédelmi szabályok vonatkoznak.
Vagyis a ballasztvíz egyszerre:
biztonsági, hajózástechnikai és környezetvédelmi kérdés.
Mit tanít nekünk a Pioneering Spirit áthaladása?
Egy ilyen látványos hajózási esemény mögött meglepően egyszerű fizikai összefüggések állnak.
Ha nő a hajó tömege, nő a vízkiszorítása.
Ha nő a vízkiszorítása, mélyebbre merül.
Ha mélyebbre merül, csökkenhet a vízfelszín feletti magassága.
De közben csökken a hajófenék és a meder közötti távolság is.
Mindezt úgy kell szabályozni, hogy a hajó stabil maradjon, megfelelő legyen a trimje, és minden irányban rendelkezésre álljon a szükséges biztonsági tartalék.
Ezért jó példa a Pioneering Spirit története egy hajóvezetői vizsgára készülő számára is.
Ugyanazokat az alapfogalmakat látjuk működés közben, amelyekkel a tananyagban is találkozunk:
felhajtóerő, vízkiszorítás, merülés, szabadoldal, stabilitás és biztonságos vízmélység.
Csak éppen közel 400 méteres méretben.
Gyakori kérdések a ballasztvízről
Mi az a ballasztvíz?
A ballasztvíz a hajó erre kialakított tartályaiba felvett víz, amelynek segítségével többek között a merülés, a dőlés, a trim és a stabilitás szabályozható.
Mi történik, ha egy hajó ballasztvizet vesz fel?
Nő a hajó tömege és vízkiszorítása, ezért a hajó általában mélyebbre merül.
Miért vesz fel ballasztvizet a Pioneering Spirit?
A nagyobb merüléssel csökkenthető a hajó vízfelszín feletti magassága, vagyis a légmerülése. Ez segíthet elegendő biztonsági távolságot teremteni egy híd alatti áthaladáshoz.
Miért nem merítik egyszerűen a lehető legmélyebbre?
Mert a hajó alatt is megfelelő vízmélységnek kell maradnia. A nagyobb merülés csökkenti a hajófenék és a meder közötti biztonsági távolságot.
Kishajónál is fontos a merülés és a tömegelosztás?
Igen. A fizikai alapelvek ugyanazok. A hajó terhelése és a tömeg elhelyezése befolyásolja a merülést, a dőlést, a stabilitást és a szabadoldalt.
